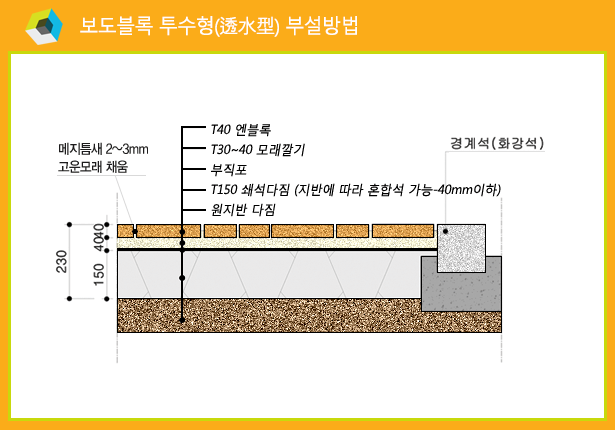

엔(N)블록 보도용투수형(透水型)부설법

1. 기층처리
- 지반을 평평하게 고르고 흙을 단단하게 한다.
- 지반위에 40mm 혼합석으로 150mm 이상 부설 후 롤러로 다진다.
- 배수요구에 따라 경사도를 준다.
2. 30mm~40mm 두께의 몰탈(굵은모래)로 표면을 평평하게 한다.
3. 도로 가장자리는 다공의 배수관을 매설하고 자갈로 메꾼다.(25mm~40mm)
4. 부설 - 설계도안에 따라 엔(N)블록을 부설하고 고무망치나 나무망치를 사용하여 상판 및 측면을 두들겨 단단히 고정시킨다.
5. 곡면의 경우 다이아몬드 날로 커팅 후 조립한다.
6. 시공완료후 블록 표면에 마른모래를 포설한 후 최대한 메지선을 가득 채운다.
7. 모래를 청소 후 소폭진동기(콤팩터)를 이용하여 다진다.(진동기 표면에 고무판이나 우레탄판 필히 부착 - 진동기 표면에 고무판 미 부착시 타설금지)
8. 고운 비를 이용하여 블록 표면의 모래를 깨끗히 청소한다.

Responsive image

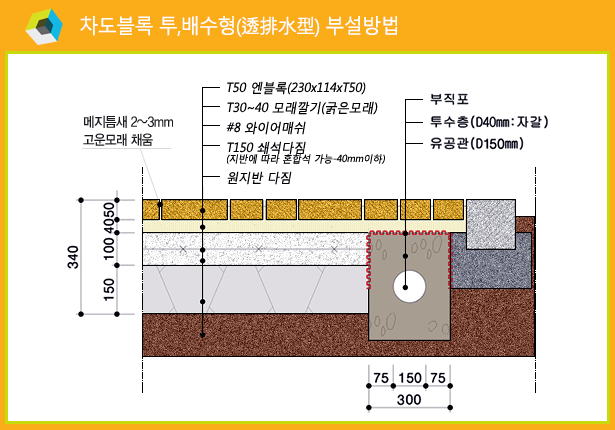

엔(N)블록 차도용투,배수형(透排水型)부설법

1. 기층처리
- 지반을 평평하게 고르고 흙을 단단하게 한다.
- 지반위에 40mm 혼합석으로 150mm 이상 부설 후 로울러로 다진다.
- 골재 위에 100mm무근콘크리트로 포설한다.
- 배수요구에 따라 경사도를 준다.
2. 30mm~40mm 두께의 몰탈(굵은모래)로 표면을 평평하게 한다.
3. 도로 가장자리는 다공의 배수관을 매설하고 자갈로 메꾼다.(25mm~40mm)
4. 부설 - 설계도안에 따라 엔(N)블록을 부설하고 고무망치나 나무망치를 사용하여 상판 및 측면을 두들겨 단단히 고정시킨다.
5. 곡면의 경우 다이아몬드 날로 커팅 후 조립한다.
6. 시공완료후 블록 표면에 마른모래를 포설한 후 최대한 메지선을 가득 채운다.
7. 모래를 청소 후 소폭진동기(콤팩터)를 이용하여 다진다.(진동기 표면에 고무판이나 우레탄판 필히 부착 - 진동기 표면에 고무판 미 부착시 타설금지)
8. 고운 비를 이용하여 블록 표면의 모래를 깨끗히 청소한다.
